Инструкция по сборке сайлентблока TED68980 (Инструкция №48)

Одним из способов повышения долговечности подвески автомобиля является использование полиуретановых сайлентблоков вместо стандартных резиновых. Полиуретановые сайлентблоки по своим эксплуатационным характеристикам зачастую отличаются по конструкции и способу сборки от стандартных. Примером может служить втулка нижнего поперечного рычага автомобилей Ford (Galaxy II, Mondeo IV, S-Max) и Volvo (S60 II, V60 I, V70 III, XC60 I, XC70 II). В этом случае стандартные цельные металлорезиновые сайлентблоки заменяется четырехкомпонентными полиуретановыми, состоящей из наружной и внутренней металлической втулки и двух полиуретановых частей. При сборке важно установить элементы в правильном порядке, чтобы новые сайлентблоки могли правильно выполнять свои функции.

В приведенных ниже инструкциях показано, как правильно заменить этот элемент.

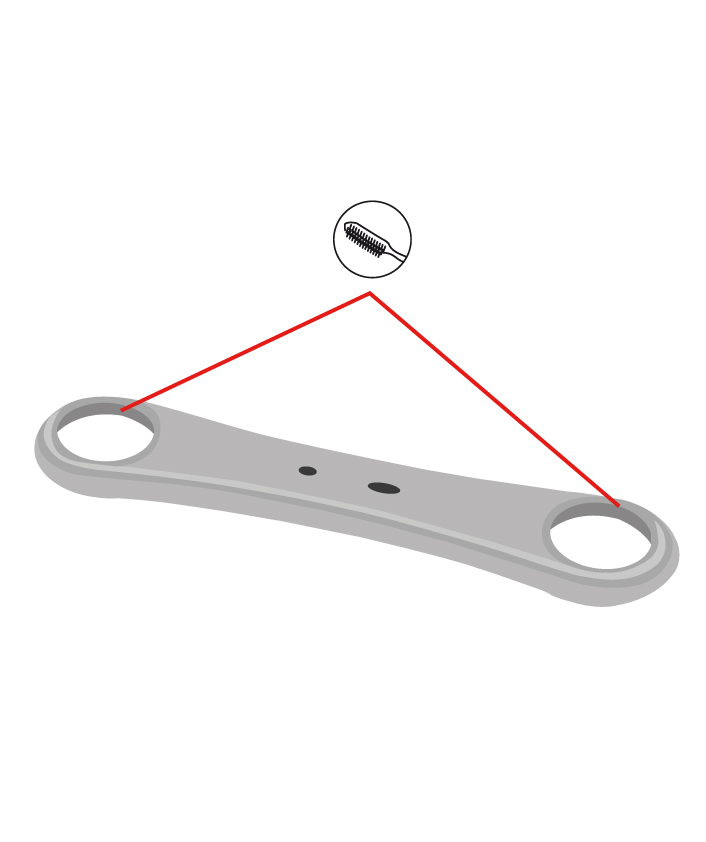

1

Снимите предыдущие сайлентблоки, а
затем тщательно очистите посадочные места.

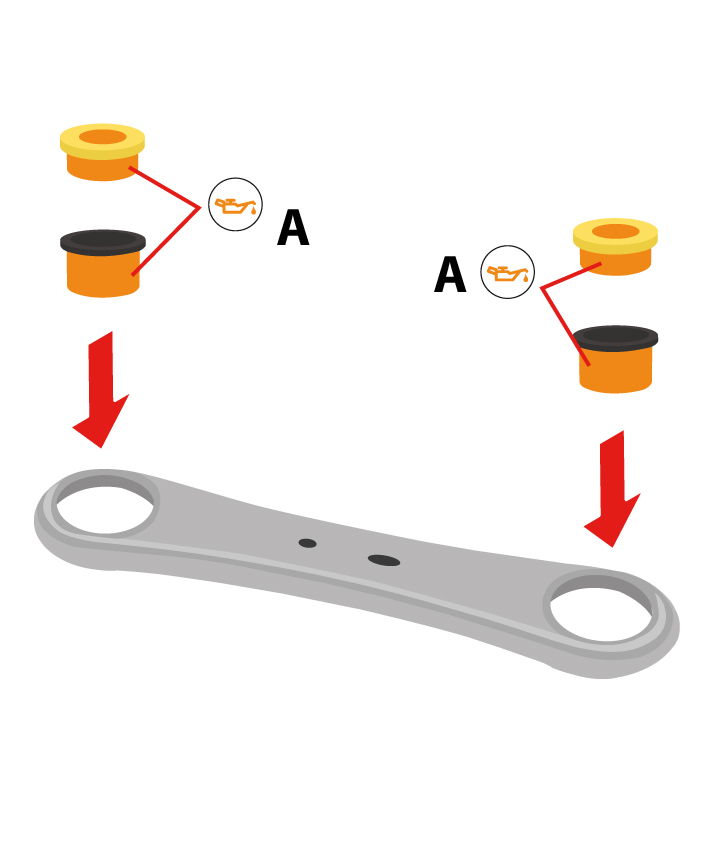

2

Металлические втулки следует смазать снаружи и запрессовать в посадочное место. Затем смажьте полиуретановые втулки снаружи и поместите их в металлические втулки.

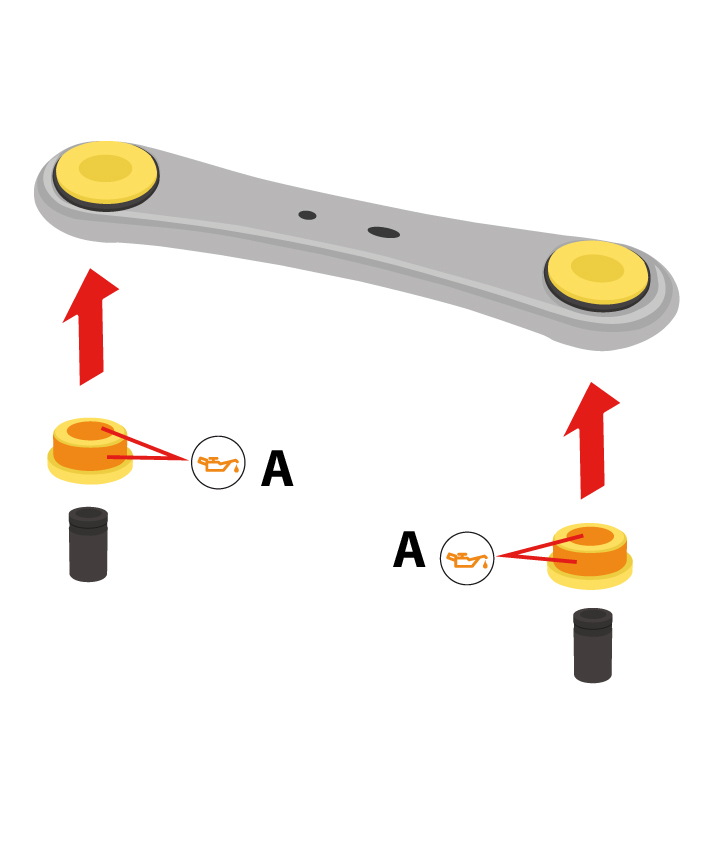

3

Установите снизу вторые полиуретановые втулки
(предварительно их смазав), а затем запрессуйте
металлические втулки, следя за тем, чтобы все элементы
расположились равномерно.

4

Правильно установленный элемент

Приведенные выше инструкции приведены только для иллюстрации и используются для упрощения того, как выполнять ремонт. TEDGUM не несет ответственности за любые ошибки или неправильное толкование инструкций. Ремонт должен выполняться квалифицированным персоналом с использованием соответствующих инструментов и соблюдением надлежащих мер безопасности. Все права защищены. Инструкции предназначены для клиентов и пользователей продуктов TEDGUM, использование, копирование и распространение инструкций для других целей без письменного согласия TEDGUM запрещено.
